Fragestaltung:
Wie werden die empfindlichen Fallschirme (Material: Ripstop Nylon) z.B. von RocketMan (oder auch die neuen Schirme von Robert Klima) am besten gefaltet und geschützt ?
Diese Frage hat mir Ky Michaelson (Mr. RocketMan) an einem LDRS beantwortet und ich werde versuchen, diese Anwort mit den folgenden Bildern aufzuzeigen.
Antwort:
Als erstes stelle ich die einzelnen Materialen vor (von links nach rechts:
- Pilotschirm (hier ein Aerotech 24" Parachute)
- Nachgebauter Deploymentbag (original RocketMan) aus feuerhemmenden Nomex-Material.
Nomex erhalte ich von einem Heissluftballonbauer. Die unterste Bahn im Heissluftballon, das Flammtuch (Windschutz der Flamme) besteht aus Nomex und ist in allen Farben erhältlich. Meine neuen Deploymentbags baue ich inzwischen mit schwarzem Nomex, es wird eh vom BP eingesaut.
|
 |
- Als nächstes sehen wir hier den Fallschirm (hier ein Rocketman R4).
- Der Deplymentbag ist mit dem Fallschirm durch eine Leine mit dem höchsten Punkts des Fallschirms (Schlaufe aus Kevlarband) verbunden.
|
 |
| Die Leinen des Fallschirms sind mit einem Quicklink (schraubbares Notkettenglied) am Schockband (hier aus tubular Nylon) verbunden.
Dieses Set aus Pilotschirm, Deplomentbag und Fallschirm wird von mir nämlich in vielen Raketen verwendet und kann mit dem Quicklink schnell umgehängt werden.
|
 |
| Nun zur Frage: Wie falte ich den Fallschirm ?
Antwort: Gar nicht !
Der Ripstop-Nylon hat durch die Stoffspannung ein selbständiges "Aufgeverhalten". Der Stoff kann zusammengeknüllt werden und wird trotzdem versuchen sich wieder zu entfalten !
Die Technik heisst deshalb: Reinstopfen !
|
 |
| Die Spitze des Fallschirm kommt zuerst rein, der Rest wir einfach der Reihe nach reingestopft. Der vordere Teile des Deplomentbag ist im Durchmesser etwas kleiner wie die Rakete. Hinten ist der Deplomentbag eingeschnitten und hat am Ende noch eine einfache Klappe (siehe weiter unten).
Mit der Hand kann der Fallschirm einfach reingeschoben werden.
|
 |
| Falls Platz vorhanden, können sogar die Fallschirmleinen im Deploymentbag versorgt werden. Die Klappe wird am Schluss einfach umgeschlagen. |
 |

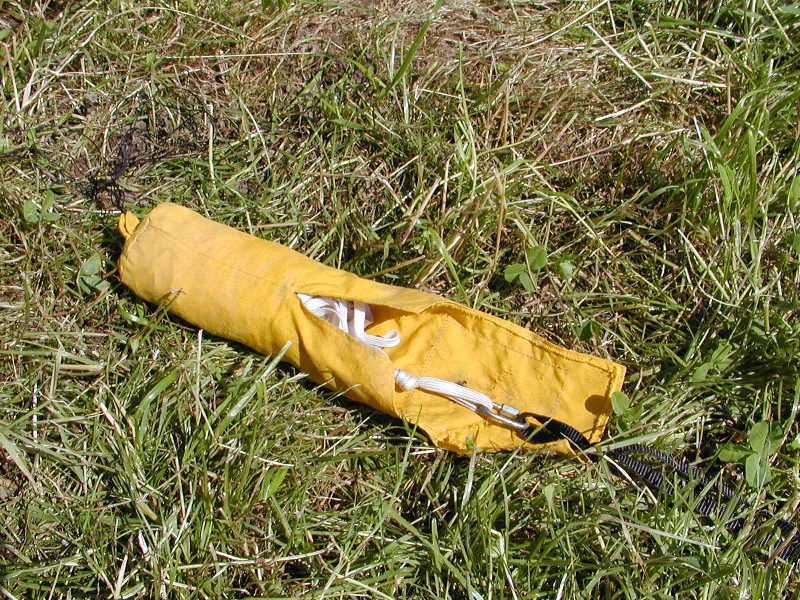

| Vorbereitetes Fallschirmpack. |
 |
| Dieser Packen kann einfach in die Rakete geschoben werden. Der Deploymentbag entält auch vorne eine Schlaufe. An dieser Schlaufe wird der Pilotschirm befestigt, dieser zieht dann den Deploymentbag zuverlässig weg. |
 |
| Der Pilotschirm kann einfach oben aufgelegt werden, ersollte sich ja als erstes entfalten können.
Die Vorteile vom ganzen System:
- Fallschirm geschützt vor den Ausstossgasen
- Fallschirm kommt zuverlässig mit wenig Reibung aus dem Raketenrohr
- Die Fallschirmleinen werden zuerst gestreckt, bevor sich der Schirm entfalten kann
- Daraus ergeben sich kleinere Öffnungsschocks und Kräfte für das ganze Recoverysystem
|
 |
| Resultat: Ein zuverlässiges und sicheres Recovery !
Das System kann natürlich auch auf das 2-Stage-Recovery ausgeweitet werden.
|
