01 Jul2002

Fillets

Fillets an den Flügelwurzeln gehören mehr zum Finish als zur Konstruktion, sie tragen nichts zur Festigkeit der Finnen bei. Am besten verwendet man 5 Min Epoxy.

Abkleben

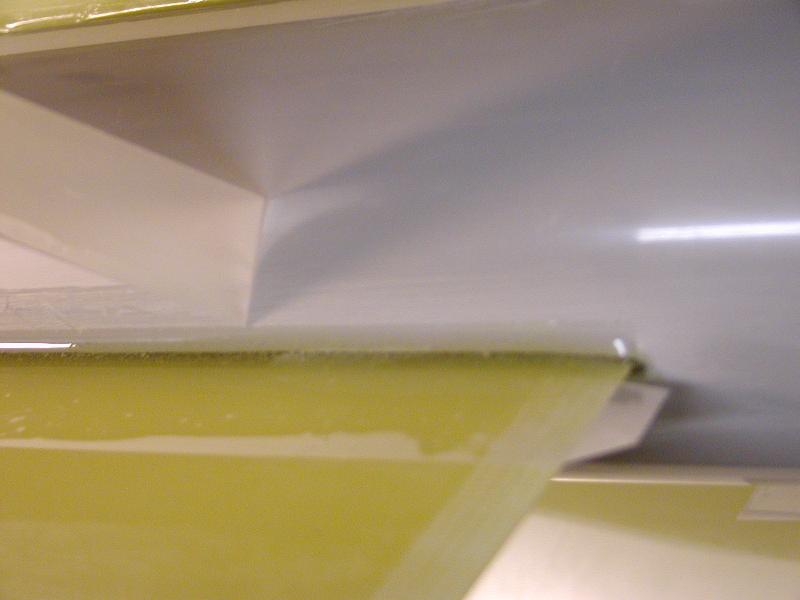

Für ein exaktes Fillet kleben wir auf den Finnen und dem Raketenrohr ein feines Klebeband mit einem Abstand von ca. 3-4mm.

Das Klebeband wird am Ende umgeschlagen, damit später ein rasches Entfernen möglich ist.

Auftragen

Mit 5 Min Epoxy wird die Flügelwurzel gefüllt. Mit einer "Normfingerkuppe" (Handschuhe nicht vergessen !) wird dann das überflüssige Epoxy abgetragen.

Danach sofort das Klebeband entfernen, so kann auch der Rand noch ein wenig verlaufen.

Glätten

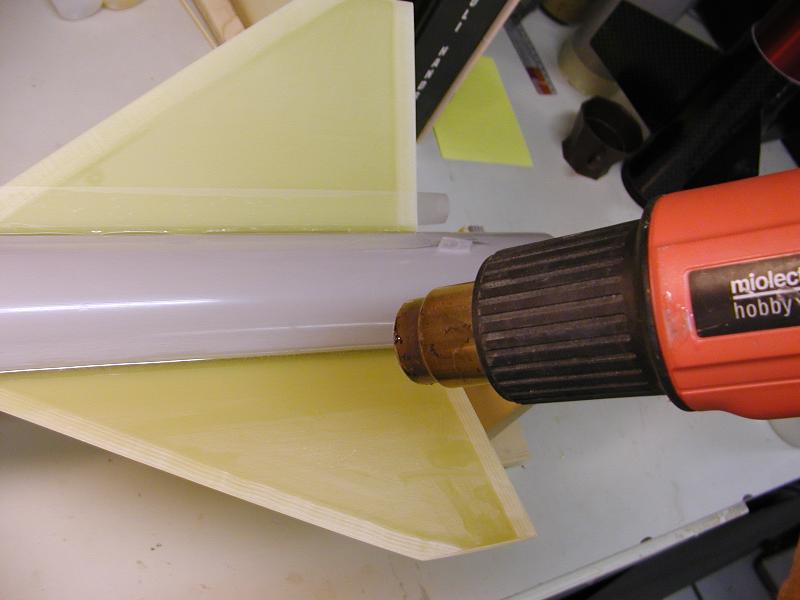

Beim Mischen werden immer wieder kleine Luftblasen eingeschlossen. Um diese zu minimieren, kann mit einem Heissluftfön kurz die Oberfläche erwärmt werden. Die Luftblasen platzen dann sofort.

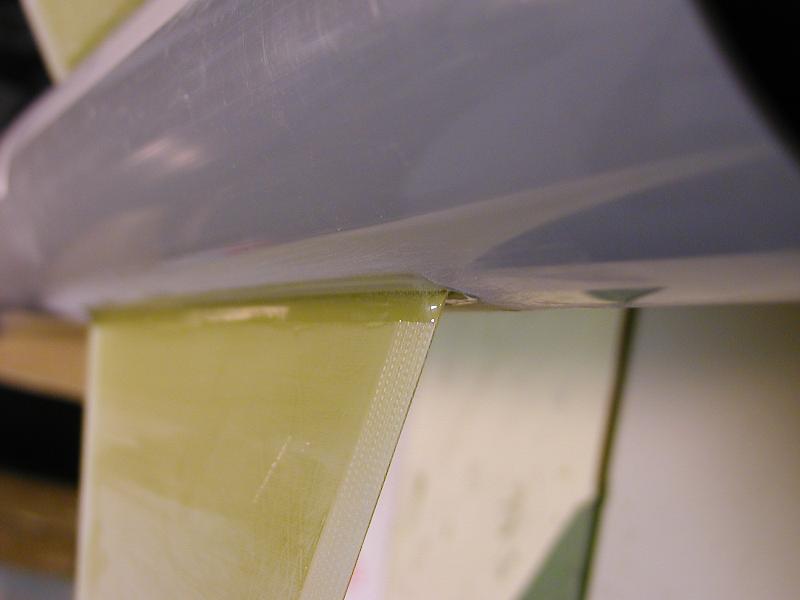

Resultat

Die Epoxy-Übergänge sind nun fliessende aerodynamische Übergange der Flügelwurzel zum Raketenrohr.
